Struktur Menentukan Ketepatan

-reka bentuk inovatif struktur bingkai dua lajur, penanda aras ketegaran tinggi Dibina.

-dalam reka bentuk penyejukan asas untuk ketepatan yang lebih stabil.

- Tiga yang maju dan inovatif

-point bonded highrigidity structure.-High accuracy and reliability with acceleration >1.2G

Teknologi Motor DirectDrive

-Tiada tindak balas.

-Tork gandar senget sehingga 1050Nm dan pecutan yang sangat baik.

-Putaran berkelajuan tinggi dan pengindeksan berketepatan tinggi.

-Kurang penyelenggaraan dan jangka hayat yang lebih lama.

Automasi Berdiri Berbilang fungsi

-Robot enam sendi 10kg terbina dalam dan gudang pintar

-Majalah alat boleh berkembang kepada 140 alat, memastikan pemesinan kecekapan tinggi

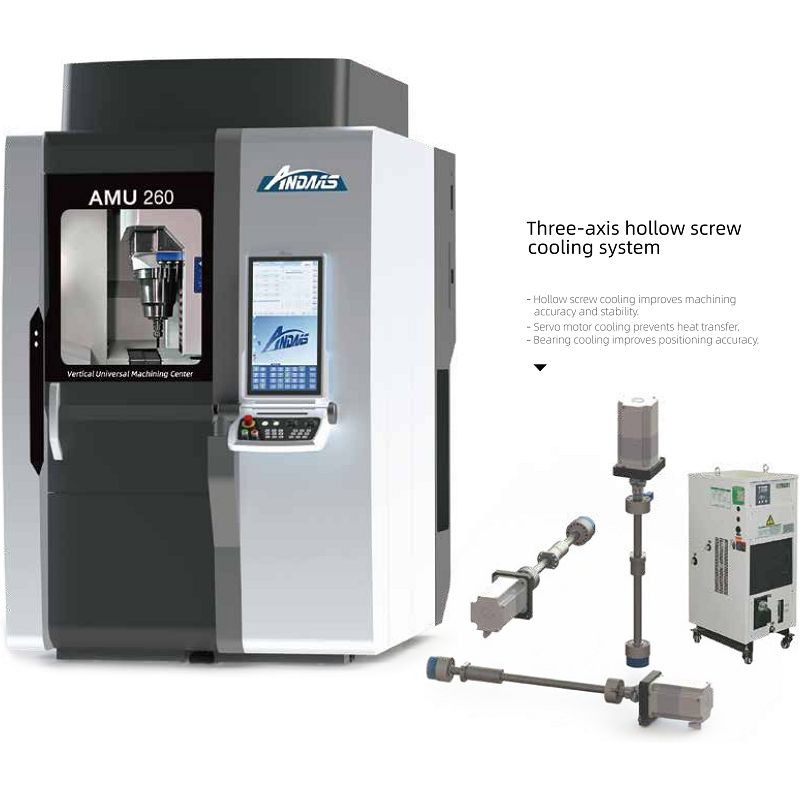

Sistem penyejukan skru berongga tiga paksi

-Penyejukan skru berongga meningkatkan ketepatan dan kestabilan pemesinan. Penyejukan motor servo menghalang pemindahan haba.-Penyejukan galas meningkatkan ketepatan kedudukan

20000rpm(pilih 24000rpm)Spindle ketegaran tinggi

-Diameter dalam galas dikuatkan daripada 40mm kepada60mm dengan bebola seramik berketepatan tinggi untuk meningkatkan ketegaran.-Spindle disejukkan dua kali untuk memastikan pemanjangan terma.-Kawasan penguncian ditingkatkan daripada 1 35mm kepada 216mm indiameteruntukkestabilan tinggi pemprosesan. Lubang tirus BBT30 ketegaran tinggi adalah lebih sesuai untuk pemotongan berat berkelajuan rendah.

Motor berkelajuan tinggi yang disejukkan dengan air Gred Tinggi dan Rendah

-Teknologi motor yang disejukkan air gred tinggi dan rendah, peralihan gear automatik dan pemprosesan kelajuan yang boleh dipertikaikan.

-10Motor berkuasa tinggi Kw/35.6Nm, lebih sesuai untuk pemotongan berat berkelajuan rendah.

-Gear berkelajuan rendah secara automatik bertukar kepada gear berkelajuan tinggi, pemesinan berketepatan tinggi berkelajuan tinggi kawasan luas.-Gelendong Motor Binaan untuk pemesinan berketepatan tinggi.

Penukar Alat DirectDrive

-40-Penukar alat membenarkan pemesinan yang sangat cekap bersama-sama dengan aliran proses.

-Pemilihan alat pintar mengurangkan masa menukar alat

-Reka bentuk padat mengurangkan kadar penyelenggaraan.

23.8" Panel kawalan berbilang sentuh

-Praktikal dan selesa untuk mengendalikan paparan resolusi tinggi 23.8".

-NC+PC digabungkan dengan lCS untuk akses pantas dan mudah kepada parameter dan data pengguna.

-Ruang storan yang lebih besar sehingga 1TB.

-Pilihan Program: Kembangkan ke cakera keras, UsB dan rangkaian.

-Fungsi simulasi pemesinan untuk pemantauan masa nyata status pemesinan.

-Keupayaan interaktif intuitif dengan maklumat senarai tugas yang lebih terperinci dan maklumat program.

Sistem penyejukan pusat

-Penyejukan motor gelendong

-Penyejukan gelendong

-Penyejukan motor servo

-Penyejukan skru berongga tiga paksiPenyejukan meja putar buaianDDR

Meja putar dua paksi DDR

Sistem pelinciran automatik

"Sistem perubahan alat automatik /40T

Penukar haba

lampu kerja

Lampu amaran tiga peringkat

Hubungi sistem pengukuran panjang alat automatikSistem Pengawal: Pengawal NUM Flexium Plus 68-23.8 Panel pengendali kawalan sentuh-Fungsi berkelajuan tinggi dan berketepatan tinggi-Fungsi RTCP

Julat pemprosesan maksimum

Spesifikasi mesin		Konfigurasi standard
Dimensi permukaan meja	Diameter 260 mm	Sistem penyejukan pusat -Penyejukan motor gelendong -Penyejukan gelendong -Penyejukan motor servo-Penyejukan skru berongga tiga paksiPenyejukan meja putar buaianDDR Meja putar dua paksi DDR "Sistem pelinciran automatik"Sistem pertukaran alat automatik /40T Penukar haba lampu kerja Lampu amaran tiga peringkat Hubungi sistem pengukuran panjang alat automatikSistem Pengawal: Pengawal NUM Flexium Plus 68-23.8 Panel pengendali kawalan sentuh-Fungsi berkelajuan tinggi dan berketepatan tinggi-Fungsi RTCP Sub tangki Sistem penapisan ketepatan cecair memotong Bekas kerepek Alat pelarasan dan kotak alat Skru dan pad meratakan 0waranti mekanikal setahun Waranti pengawal dua tahun Konfigurasi pilihan 24000rpm gelendong berkelajuan tinggi-0peranti pelinciran il-air-Pengering beku tekanan udara Penghantar cip rantai"kereta pemfailan besiPenukar haba penyejuk"Pembaris optik tiga paksi/HEIDENHAIN +5U140 majalah to0ls Gudang tiga dimensi pintar
Perjalanan paksi X	400 mm 400 mm
Perjalanan paksi Y	500 mm 500 mm
Perjalanan paksi Z	380 mm 380 mm
Perjalanan paksi A	150 darjah (-120 darjah /+30 darjah ) 150 darjah (-120 darjah /+30 darjah )
Perjalanan paksi C	Berterusan 360
Kelajuan gelendong	20000rpm (pilih 24000rpm) 20000rpm (pilih 24000rpm)
Suapan pantas	36 J/min 36 J/min
Memotong suapan	36 J/min 36 J/min
Julat pemprosesan maksimum	380 mm diameter X 250 mm (bersyarat) 380 mm diameter X 250 mm (bersyarat)
Muatan meja maksimum	50 kg 50 kg
Bilangan alatan dalam majalah	40 alat (140 alat pilih)
Ketepatan kedudukan paksi linear	±0.004 mm ±0.004 mm
Ketepatan kedudukan paksi berputar	±4 lengkok ±4 lengkok
Ketepatan kedudukan berulang paksi linear	±0.002 mm ±0.002 mm
Ketepatan kedudukan berulang paksi berputar	±2 lengkok ±2 lengkok
Pecutan	1.2 G 1.2 G
Kawasan berbumbung	1,600 mmX2,500 mm 1,600 mmX2,500 mm
Berat mesin	6,500 kg 6,500 kg
